1. 什么是符号表

符号表是内存地址与函数名、文件名、行号的映射表。符号表元素如下所示：<起始地址> <结束地址> <函数> [<文件名:行号>]为了能快速并准确地定位用户APP发生Crash的代码位置，我们使用符号表对APP发生Crash的程序堆栈进行解析和还原。 因此在使用U-APM还原时需要先上传符号表！

2. 为什么要上传符号表

为了能快速并准确地定位用户APP发生Crash的代码位置，使用符号表对APP发生Crash的程序堆栈进行解析和还原。

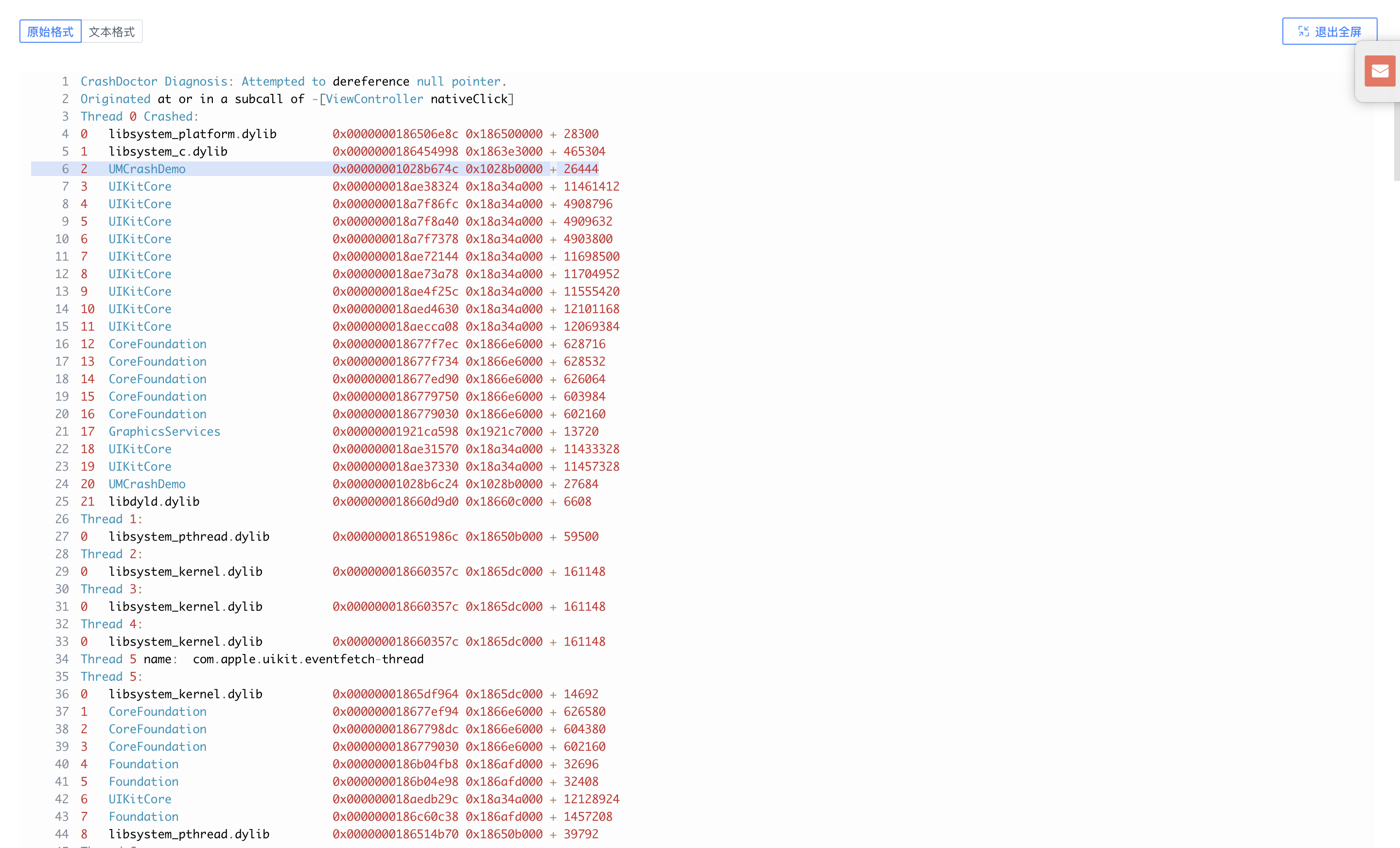

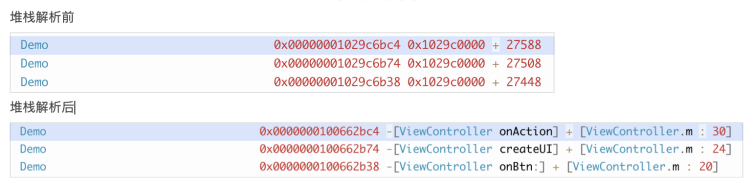

举一个例子

U-APM 提供了手动上传和API 接口上传 两种方式上传符号表。

3. iOS符号表

3.1 什么是dsym文件

iOS 平台中，dSYM 文件是指具有调试信息的目标文件，存储着文件名、方法名、行号等信息，是和可执行文件的16进制函数地址一一对应的，通过分析崩溃的崩溃文件可以准确知道具体的崩溃信息。文件名通常为：xxx.app.dSYM，其中 xxx 通常表示应用程序的二进制包名，如下图所示：

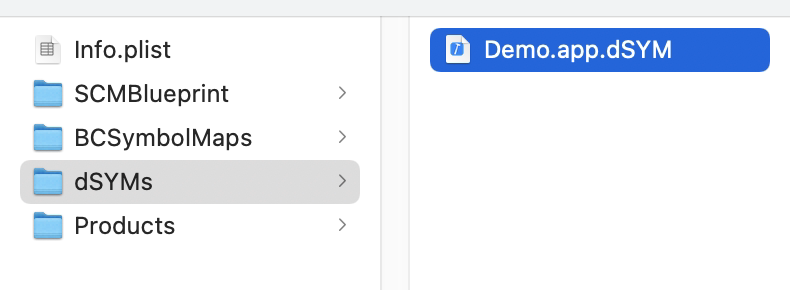

通常我们可以在 Xcode 打包出来的文件xcarchive里面看到 dSYM 文件以及目录架构：

3.2 如何定位dsym文件

一般情况下，项目编译完dSYM文件跟app文件在同一个目录下，下面以XCode作为IDE详细说明定位dSYM文件。

-> 进入XCode；

-> 打开工程（已编译过）；

-> 在左栏找到“Product”项；

-> 鼠标右键点击编译生成的“xxx.app”；

-> 点击“Show in Finder”；

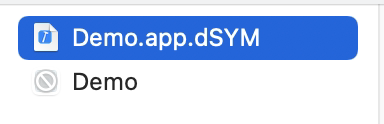

如下图所示：

如果有多个dSYM文件，可以在使用工具时指定输入为dSYM文件所在的目录或者工程目录。

3.3 XCode编译后没有生成dSYM文件？

XCode Release编译默认会生成dSYM文件，而Debug编译默认不会生成，对应的Xcode配置如下：

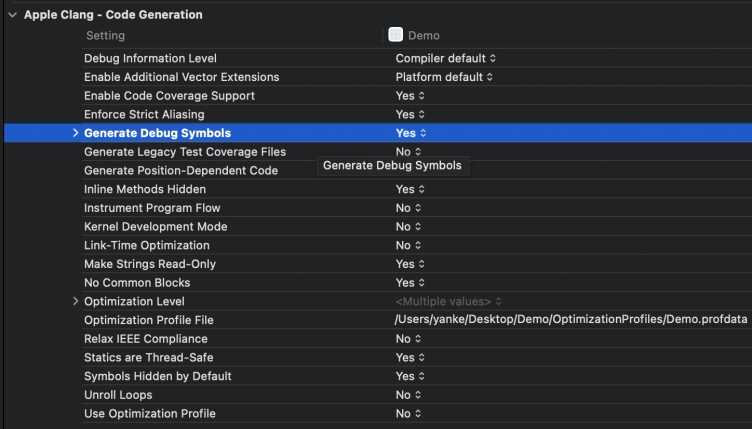

XCode -> Build Settings -> Code Generation -> Generate Debug Symbols -> Yes

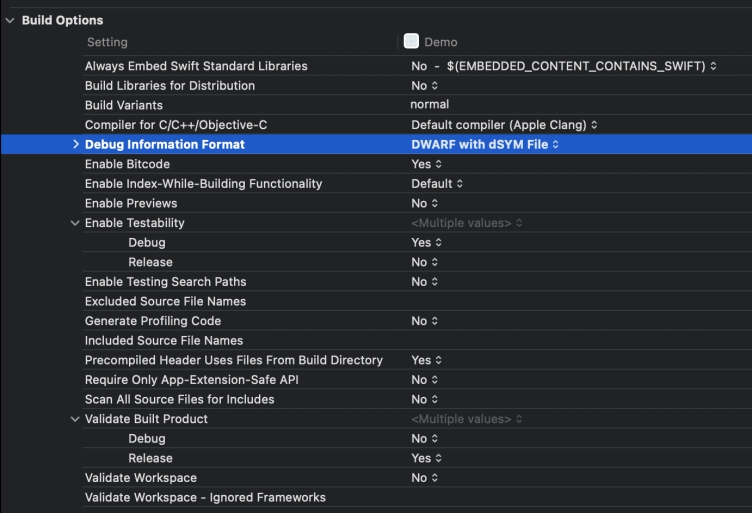

XCode -> Build Settings -> Build Option -> Debug Information Format -> DWARF with dSYM File

3.4 开启Bitcode之后需要注意哪些问题？

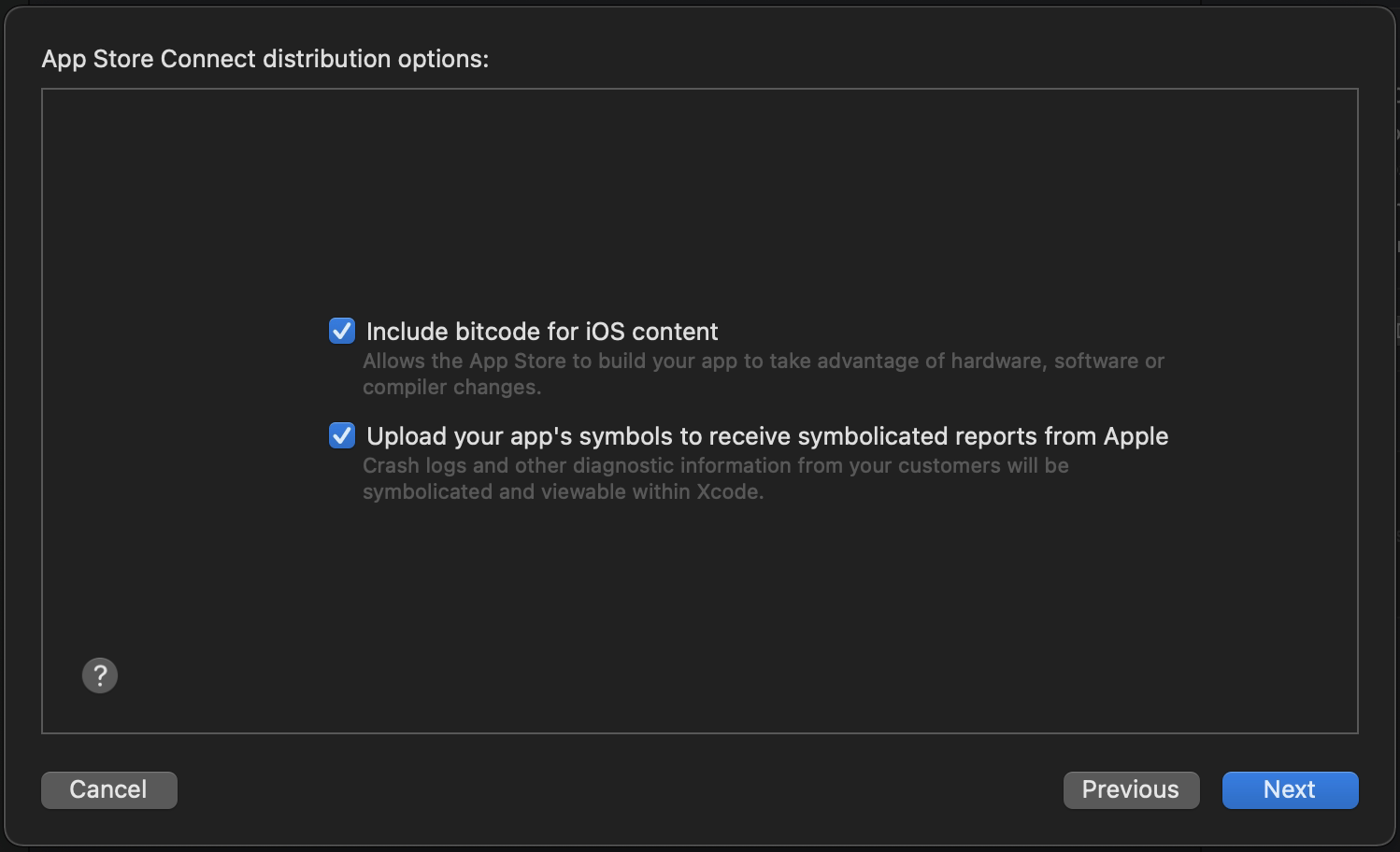

• 在点“Upload to App Store”上传到App Store服务器的时候需要声明符号文件（dSYM文件）的生成：

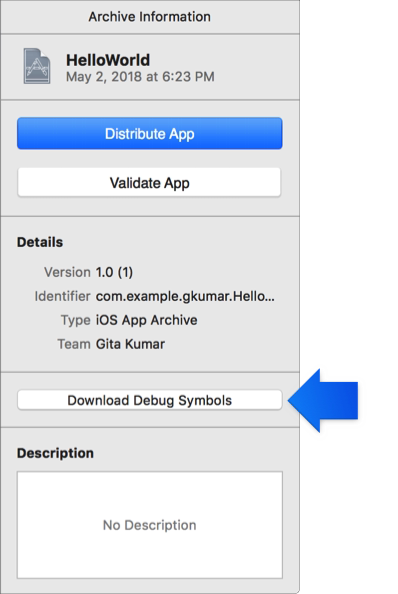

• 在配置符号表文件之前，需要从App Store中把该版本对应的dSYM文件下载回本地，如下图。

3.5 如何判断dSYM文件是否与堆栈的UUID匹配？

还原Crash堆栈时，需要根据UUID来匹配符号表文件，因此只有上传的符号表文件的UUID与Crash对应APP的UUID一致时，才能准确地对堆栈进行还原。

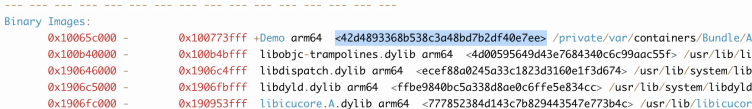

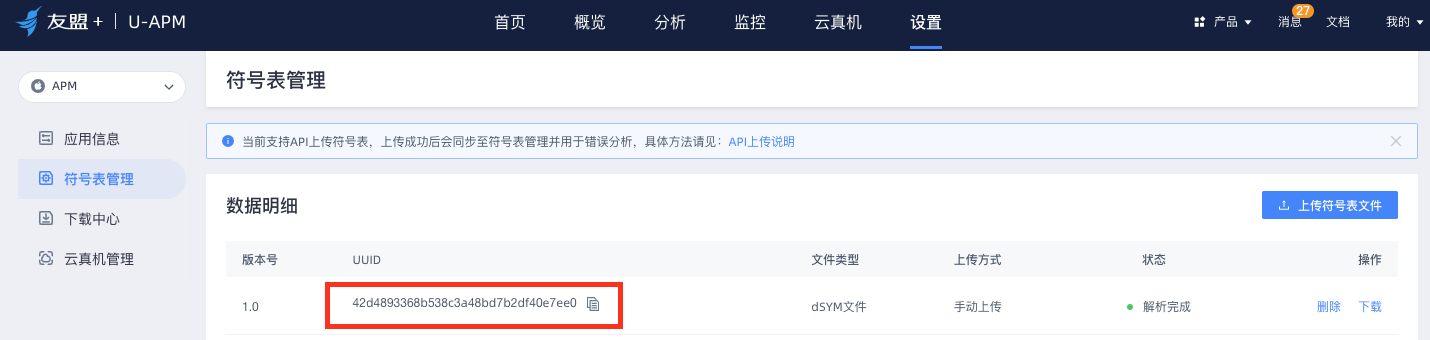

需要确定在 U-APM 符号表管理 所选版本的uuid与crash崩溃堆栈中Binary Images的 uuid一致（符号表管理中uuid末尾的0 可忽略）

3.6 如何查看dSYM文件的UUID？

通过命令查看UUID

xcrun dwarfdump --uuid <dSYM文件>

通过符号表文件查看UUID

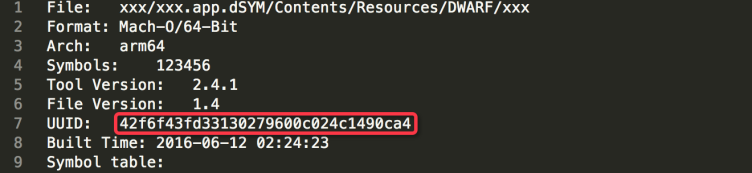

符号表文件的UUID与dSYM文件的UUID是一致的，因此可以通过符号表工具生成的符号表文件来查看dSYM文件的UUID：

生成符号表文件(.zip) ---> 解压符号表文件(.symbol) ---> 使用文本编辑器打开符号表文件

其中符号表文件的“UUID”信息即Debug SO文件的UUID，亦是符号表文件的UUID，如果文件较大，建议使用“Sublime Text”等文本编辑器来打开符号表文件。

3.7 如何找回已发布到App Store的App对应的dSYM文件？

通过Xcode找回

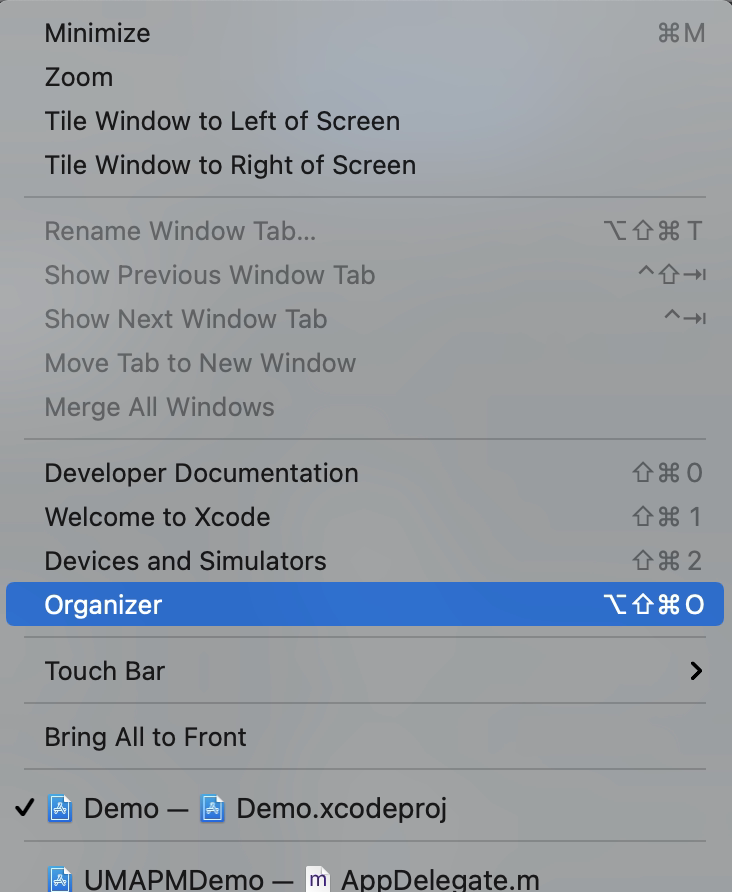

1、打开 Xcode 顶部菜单栏 -> Window -> Organizer 窗口：

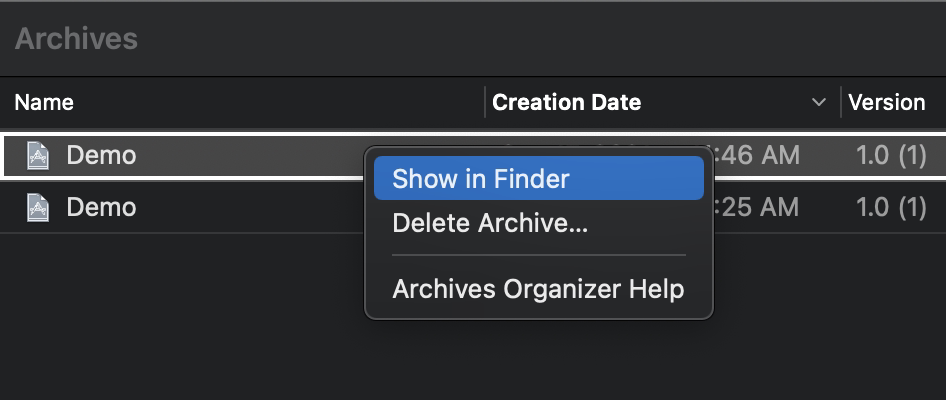

2、找到发布的归档包，右键点击对应归档包，选择Show in Finder操作：

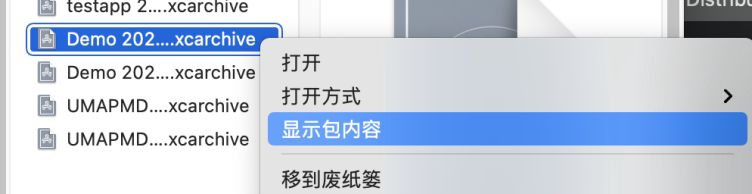

3、右键选择定位到的归档文件，选择显示包内容操作：

4、选择dSYMs目录，目录内即为下载到的 dSYM 文件：

通过iTunes Connect找回

1、登录iTunes Connect；

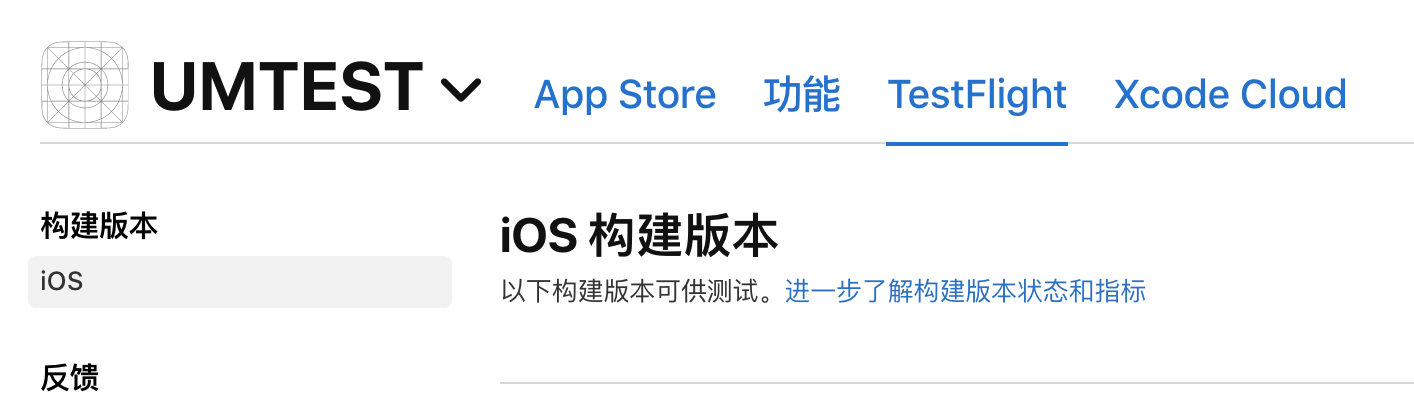

2、进入“TestFlight”的“构建版本”页面：

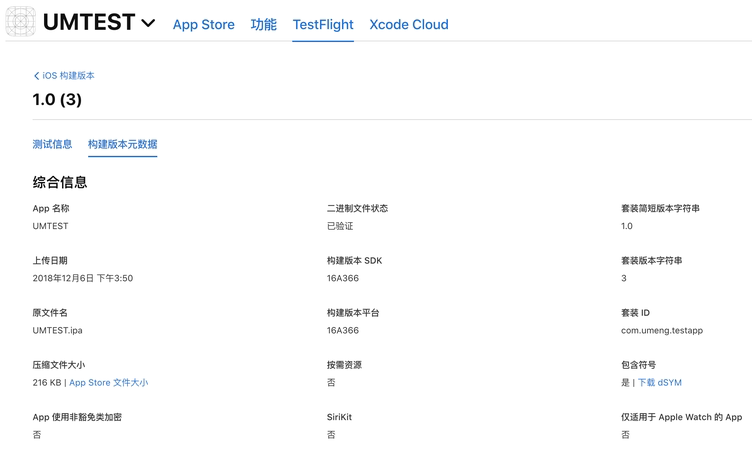

3、择对应版本，点“下载dSYM”下载dSYM文件：

通过mdfind工具找回

在U-APM 错误详情页面查询到crash对应的UUID：

然后在Mac的Shell中，用mdfind命令定位dSYM文件：

mdfind"com_apple_xcode_dsym_uuids == <UUID>"

注意，使用mdfind时，UUID需要格式转换（增加“-”）： 12345678-1234-1234-1234-xxxxxxxxxxxx

例如，要定位的dSYM的UUID为：E30FC309DF7B3C9F8AC57F0F6047D65F 则定位dSYM文件的命令如下：

mdfind"com_apple_xcode_dsym_uuids == E30FC309-DF7B-3C9F-8AC5-7F0F6047D65F"|12345678-1234-1234-1234-xxxxxxxxxxxx|

建议每次构建或者发布APP版本的时候，备份App对应的dSYM文件！

4. Android 符号表

4.1 Java 符号

多个mapping文件请自行处理追加到一个文件中，最终命名为mapping.txt，并打包成zip文件，，如果需要同时包含so符号，可以把so文件打包在一起。（具体结构可参考下面示例）

4.2 Android so库

保证符号表的so文件与发布的so文件同名，so压缩后最大支持400M；如果一个版本里包含同文件名，不同架构的so，可以压缩到不同的目录中，反符号化时需要通过buildid去关联；建议编译时使用-g参数，带上debug信息，崩溃堆栈可以解析到代码行级，实际发布时，再使用strip命令去掉调试信息；如果不带debug信息，则只能定位到函数名级下列情况下，需要so文件带有buildid

• 不同CPU架构的so文件名一样，放在不同的路径下

• 同一个应用版本里，可能有多个版本的so库，使用了动态加载的技术

  如何生成带buildid的so，请检查编译参数，确保没有带”—build-id=none”，如果还是没有buildid，可以添加编译参数”ld_flags += -Wl,--build-id=sha1”可通过file命令检查so文件是否带buildid，调试信息

  file libmytest.so
  libmytest.so: ELF 64-bit LSB executable, x86-64, version 1 (SYSV), dynamically linked,
  interpreter /lib64/ld-linux-x86-64.so.2, for GNU/Linux 2.6.24,
  BuildID[sha1]=63f643875228a281430e69123def59c9b6894803,
  with debug_info, not stripped

4.3 符号文件建议示例

Android

xxx.zip|— mapping.txt —多个mapping需要自行合并

|— libxx1.so —要求与发布的so同名

|— libxx

|— libxx3.so —同文件名，多个架构放不同的目录

|— x86

|— libxx3.so —同文件名，多个架构放不同的目录

5. Flutter Dart 符号表

5.1 生成符号表

要混淆你的应用程序，请在 release 模式下在项目根目录下使用 flutter build 命令，并使用 --obfuscate 和 --split-debug-info 选项。 --split-debug-info 选项指定了 Flutter 输出调试文件的目录。在混淆的情况下，它会输出一个符号表。请参考以下命令：

// Android
flutter build apk --obfuscate --split-debug-info=/<project-name>/<directory>
// iOS
flutter build ipa --obfuscate --split-debug-info=/<project-name>/<directory>

一旦你混淆了二进制文件，请务必 保存符号表文件。如果你将来需要解析混淆后的堆栈跟踪，你将需要该文件。

小提示:

--split-debug-info 选项也可以不使用 --obfuscate 来提取 Dart 程序符号

关于这些标志的详细信息，请运行特定构建目标类型的帮助命令，例如：

flutter build apk -h

如果输出中没有列出这些标志，请运行 flutter --version 命令，检查你的 Flutter 版本。

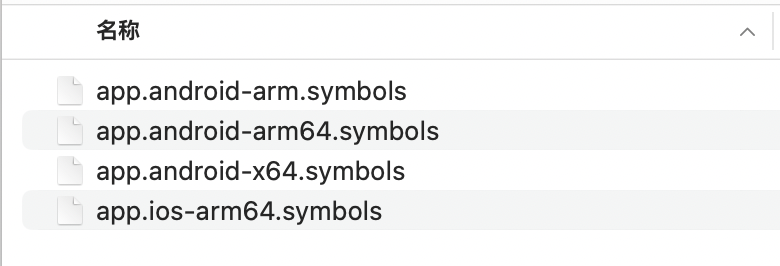

5.2 符号表示例

6. HarmonyOS NEXT 符号表

1. 6.1 获取鸿蒙应用so符号表文件

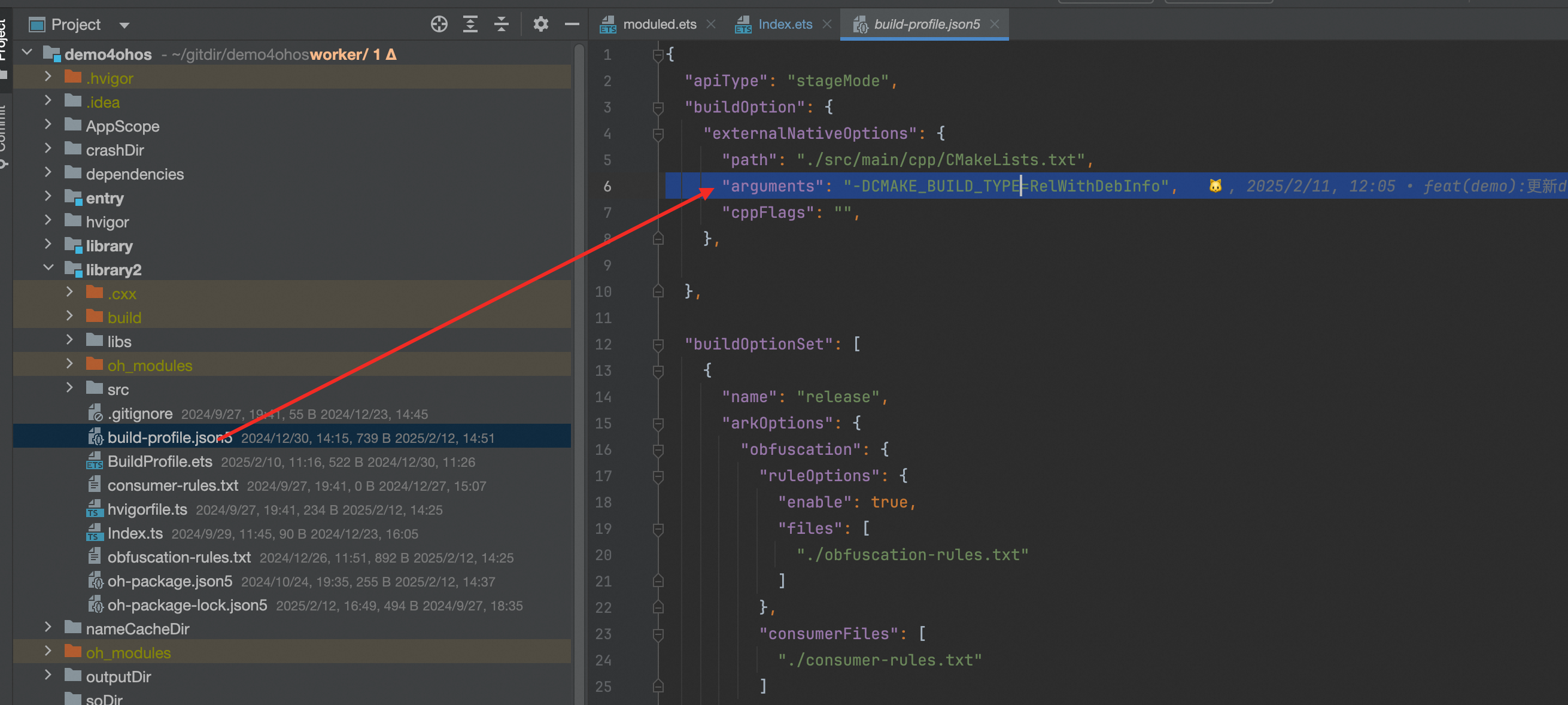

   1. 找到c++模块所在的buiild-profile.json5文件，确保添加如下图所示的编译参数(参考编译带debug信息的so)

      {
        "apiType": "stageMode",
        "buildOption": {
          "externalNativeOptions": {
            "path": "./src/main/cpp/CMakeLists.txt",
            "arguments": "-DCMAKE_BUILD_TYPE=RelWithDebInfo",
            "cppFlags": "",
          }
        },
        ...
      }

      1.

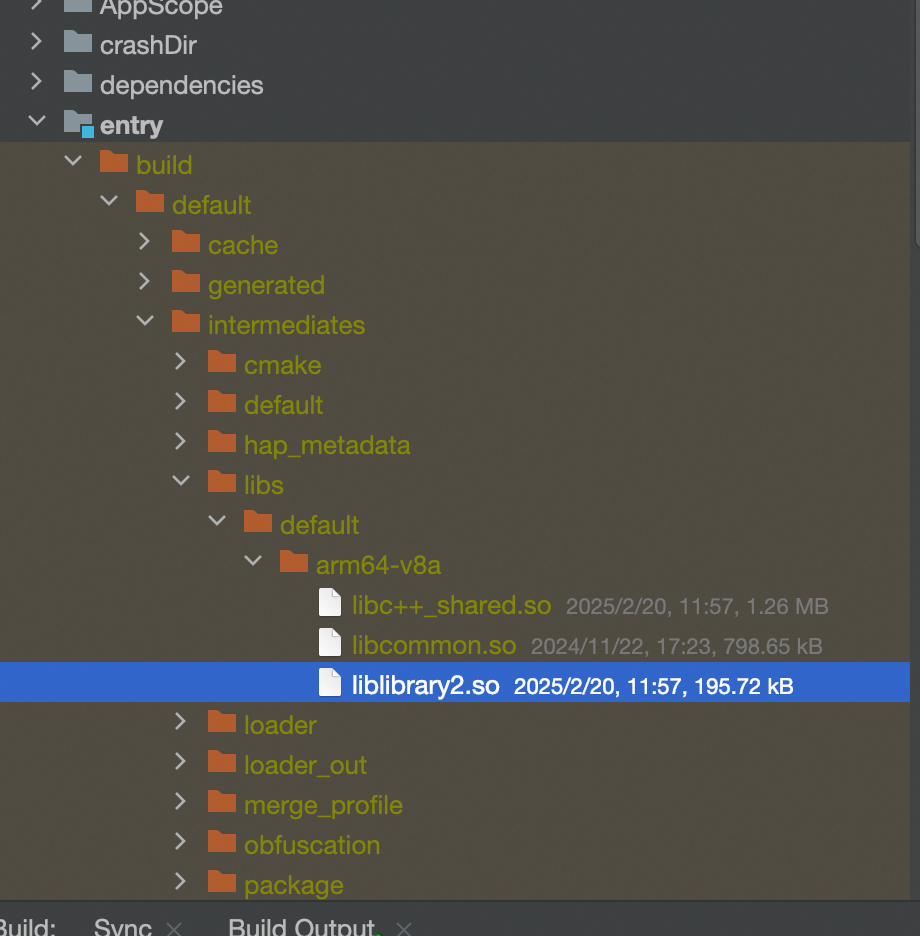

      2. 在release模式下重新编译获取带debug信息的so(特别注意要使用libs目录下的so文件)

         1.

2. 6.2 如何获取鸿蒙应用nameCache.json文件

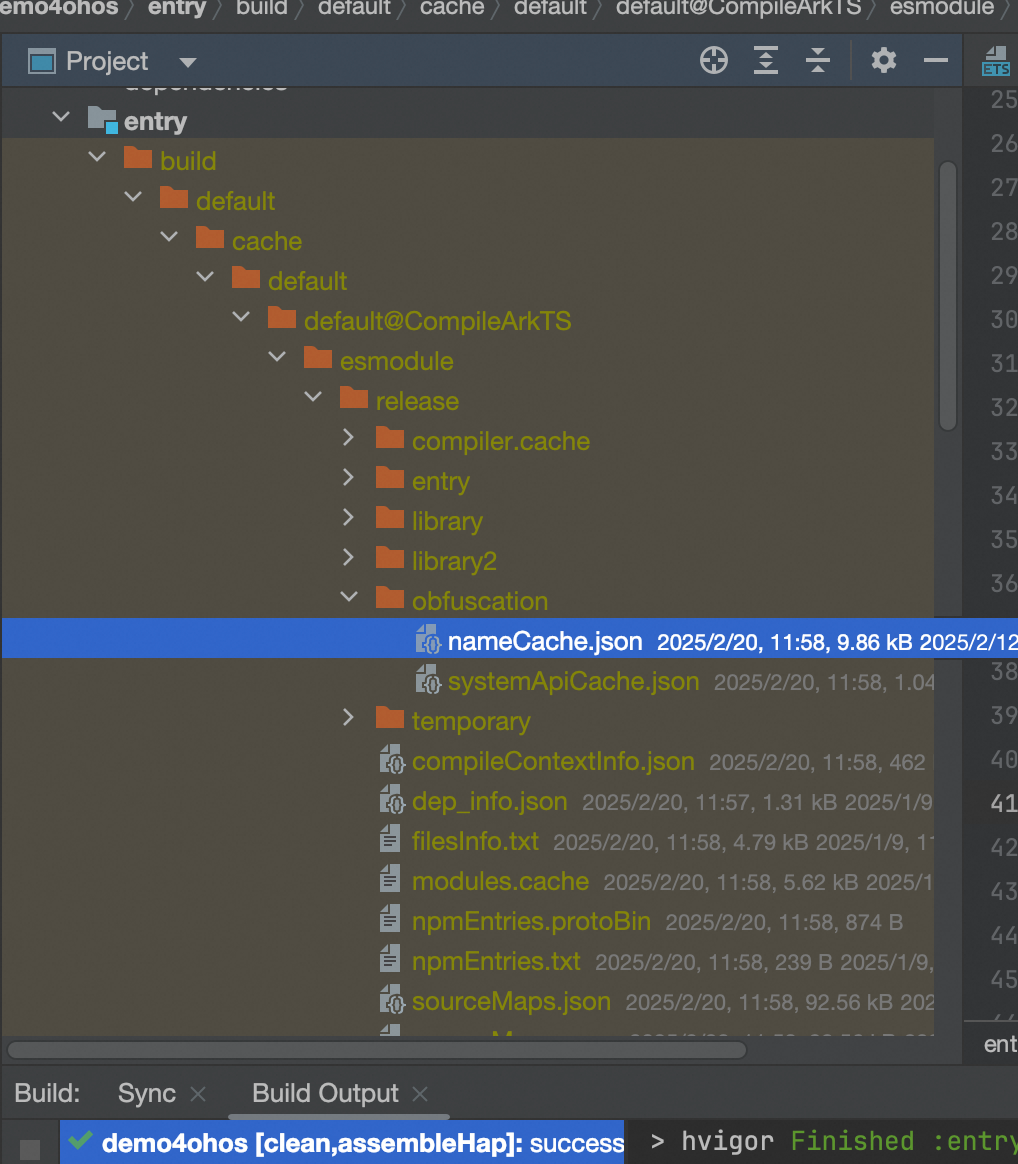

   在release模式build应用后在如下图所示目录可获取该文件

   1.

3. 6.3 如何获取鸿蒙应用的sourceMap.map文件

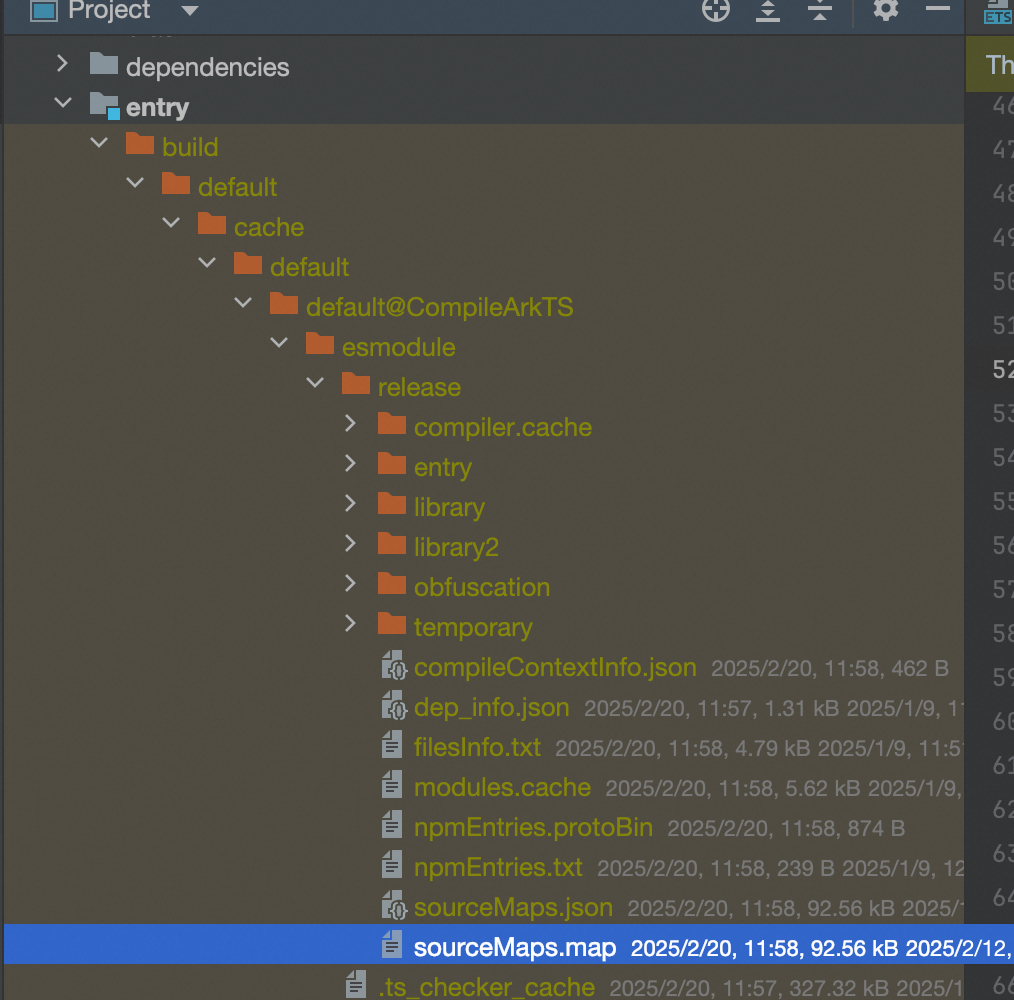

   在release模式下可以从如下所示的位置找到sourceMap.map文件

   1.

7. 符号表上传

7.1 手动上传方式

1. 按照上述文档说明将符号表文件压缩到一起

2. 登录平台，找到需要上传的符号表应用，点击顶部的 设置管理 进入应用设置界面

3. 点击 符号表管理 菜单，点击 上传符号表文件 ，按照表单提示，将第一步压缩好的符号表文件上传即可

当前支持现有版本列表和手动输入两种方式：

1. 如果是已经有错误上报到U-APM后台的版本，可以直接在上传符号表时的版本下拉框中选择

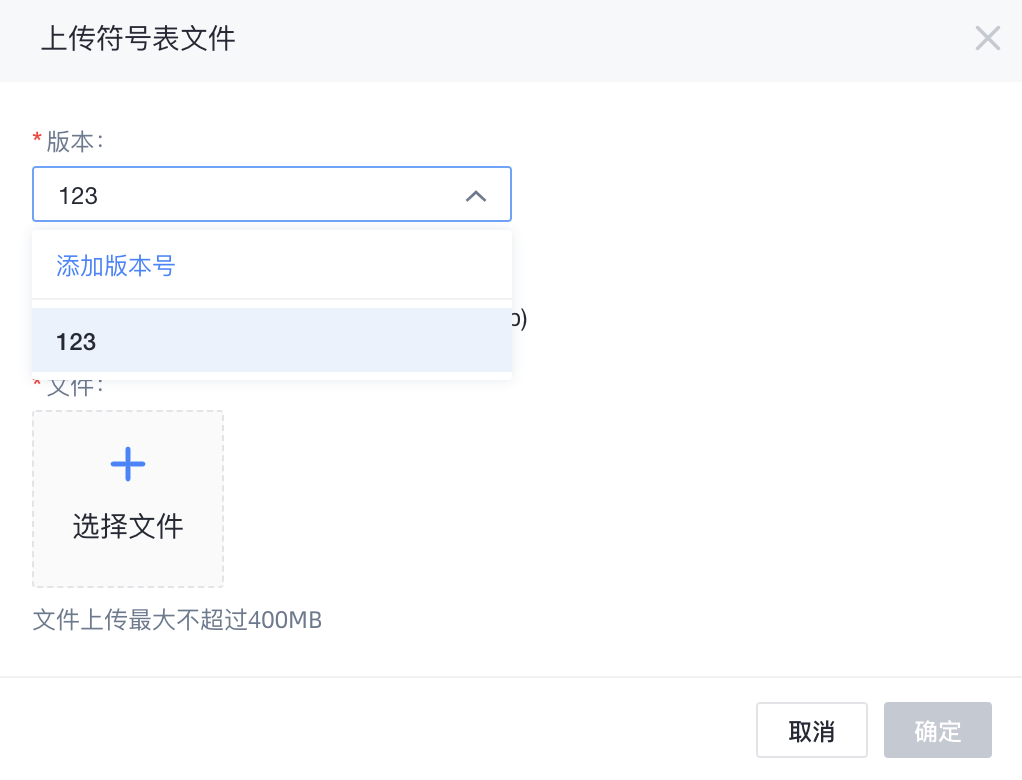

2. 如果是即将发布的新版本，支持手动输入版本号，请输入与新版本完全一致的内容，并点击‘添加版本号‘即可手动添加

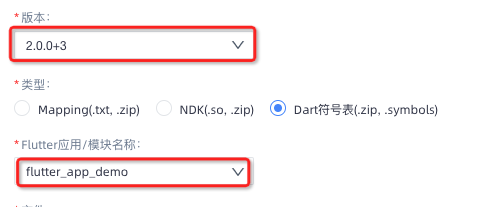

特别说明：如果是flutter dart符号表，版本号由“flutter应用的版本号+构建号”组合构成，例如 2.0.0+3 。同时，还需要填写或选择flutter应用/模块的名称，这里只有填写正确才能匹配到Dart异常堆栈，进行堆栈还原。

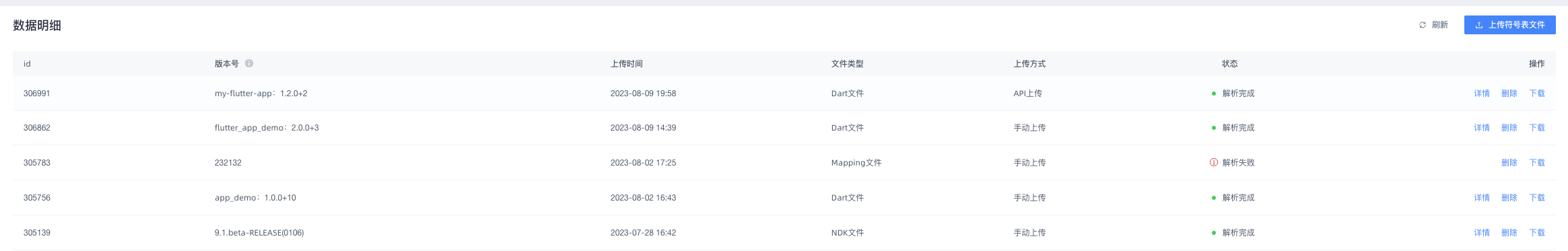

已经上传的符号表可以在符号表管理页面进行查看、删除和下载等操作

7.2 通过API接口上传

分两步接口调用

1 获取文件上传参数

通过友盟OpenApi开放平台提供的“获取符号表文件上传参数”接口，拿到上传所需的必要参数。 具体请参考 接口文档地址，您可以自行构造http请求或者使用SDK。

接口返回示例：

{
  "uploadAddress": "https://quickbird.oss-cn-shanghai.aliyuncs.com",
  "accessKeyId": "4bQ2yVkZIuFcikCY",
  "key": "tmp/20210526/5fb6001a73749c24fd9cb356_e2d49410c3a94ce4811b07eacc0980d2/symbol.so",
  "policy": "eyJleHBpcmF0aW9uIjoiMjAyMS0wNS0yNlQxMDoyNjozMS43NjRaIiwiY29uZGl0aW9ucyI6W1siZXEiLCIka2V5IiwidG1wLzIwMjEwNTI2LzVmYjYwMDFhNzM3NDljMjRmZDljYjM1Nl9lMmQ0OTQxM",
  "signature": "I6sn0iHXVx3D2x2g9I/ZTY7LsQk=",
  "callback": "eyJjYWxsYmFja1VybCI6Imh0dHBzOi8vYXBtLnVtZW5nLmNvbS9oc2Yvc3ltL=="
}

返回的内容就是步骤2上传文件所必要的参数

2 通过form表单格式上传文件

通过步骤1获取到上传参数后，就可以上传符号表到文件服务器了。您可以用任意http client工具，按以下格式构造form表单请求上传文件。

请求地址：步骤1返回的 uploadAddress 字段

请求方法：POST

请求Content-Type：multipart/form-data

curl请求示例：

curl --location --request POST 'https://quickbird.oss-cn-shanghai.aliyuncs.com' \
--form 'OSSAccessKeyId=4bQ2yVkZIuFcikCY' \
--form 'key="tmp/a469a47579dfcc91017da6069/symbol.so"' \
--form 'policy="eyJleHBpcmF0aW9uIjoiMjAyMS0wNS0yNlQwOTo1MTo1OC44NjBaIiwiY29uZGl0aW9ucyI6W1siZXEiLCIka2V5IiwidG1wLzIwMjEwNTI2LzVmYjYwMDFhNzM3NDljMjRmZDljYjM1Nl83MGNkNDNjYTQ2OWE0NzU3OWRmY2M5MTAxN2RhNjA2OS9zeW1ib2wuc28iXSxbImNvbnRlbnQtbGVuZ3RoLXJ"' \
--form 'signature="bP0f+T5OL66G9DjIKtNClphabfs="' \
--form 'callback="eyJjYWxsYmFja1VybCI6Imh0dHBzOi8vYXBtLnVtZW5nLmNvbS9oc2Yvc3ltL29zcy9ub3RpZnlNc2ciLCJjYWxsYmFja0JvZHki"' \
--form 'file=@"/temp/symbol1.so"'

java请求示例：

import java.io.BufferedReader;
import java.io.DataInputStream;
import java.io.DataOutputStream;
import java.io.File;
import java.io.FileInputStream;
import java.io.InputStreamReader;
import java.io.OutputStream;
import java.net.HttpURLConnection;
import java.net.URL;
import java.util.HashMap;
import java.util.Iterator;
import java.util.Map;
import java.util.Map.Entry;

import javax.activation.MimetypesFileTypeMap;


public class SymUploadDemo {

    public static void main(String[] args) throws Exception {

        String uploadAddress = "https://quickbird.oss-cn-shanghai.aliyuncs.com";
        Map<String, String> formFields = new HashMap<>();
        formFields.put("OSSAccessKeyId","4bQ2yVkZIuFcikCY");
        formFields.put("key","tmp/a469a47579dfcc91017da6069/symbol.so");
        formFields.put("policy","eyJleHBpcmF0aW9uIjoiMjAyMS0wNS0yNlQwOTo1MTo1OC44NjBaIiwiY29uZGl0aW9ucyI6W1siZXEiLCIka");
        formFields.put("signature","I6sn0iHXVx3D2x2g9I/ZTY7LsQk=");
        formFields.put("callback","eyJjYWxsYmFja1VybCI6Imh0dHBzOi8vYXBtLnVtZW5nLmNvbS9oc2Yvc3ltL29zcy9ub3RpZnlNc2ciLCJjYWxsYmFja0JvZHki");

        String localFile = "/temp/symbol1.so";
        String res = formUpload(uploadAddress,formFields,localFile);
        System.out.println(res);
    }

    private static String formUpload(String urlStr, Map<String, String> formFields, String localFile)
        throws Exception {
        String res = "";
        HttpURLConnection conn = null;
        String boundary = "9431149156168";
        try {
            URL url = new URL(urlStr);
            conn = (HttpURLConnection) url.openConnection();
            conn.setConnectTimeout(5000);
            conn.setReadTimeout(30000);
            conn.setDoOutput(true);
            conn.setDoInput(true);
            conn.setRequestMethod("POST");
            conn.setRequestProperty("User-Agent",
                "Mozilla/5.0 (Windows; U; Windows NT 6.1; zh-CN; rv:1.9.2.6)");
            conn.setRequestProperty("Content-Type",
                "multipart/form-data; boundary=" + boundary);
            OutputStream out = new DataOutputStream(conn.getOutputStream());
            // 遍历读取表单Map中的数据，将数据写入到输出流中。
            if (formFields != null) {
                StringBuffer strBuf = new StringBuffer();
                Iterator<Entry<String, String>> iter = formFields.entrySet().iterator();
                int i = 0;
                while (iter.hasNext()) {
                    Entry<String, String> entry = iter.next();
                    String inputName = entry.getKey();
                    String inputValue = entry.getValue();
                    if (inputValue == null) {
                        continue;
                    }
                    if (i == 0) {
                        strBuf.append("--").append(boundary).append("\r\n");
                        strBuf.append("Content-Disposition: form-data; name=\""
                            + inputName + "\"\r\n\r\n");
                        strBuf.append(inputValue);
                    } else {
                        strBuf.append("\r\n").append("--").append(boundary).append("\r\n");
                        strBuf.append("Content-Disposition: form-data; name=\""
                            + inputName + "\"\r\n\r\n");
                        strBuf.append(inputValue);
                    }
                    i++;
                }
                out.write(strBuf.toString().getBytes());
            }
            // 读取文件信息，将要上传的文件写入到输出流中。
            File file = new File(localFile);
            String filename = file.getName();
            String contentType = new MimetypesFileTypeMap().getContentType(file);
            if (contentType == null || contentType.equals("")) {
                contentType = "application/octet-stream";
            }
            StringBuffer strBuf = new StringBuffer();
            strBuf.append("\r\n").append("--").append(boundary)
                .append("\r\n");
            strBuf.append("Content-Disposition: form-data; name=\"file\"; "
                + "filename=\"" + filename + "\"\r\n");
            strBuf.append("Content-Type: " + contentType + "\r\n\r\n");
            out.write(strBuf.toString().getBytes());
            DataInputStream in = new DataInputStream(new FileInputStream(file));
            int bytes = 0;
            byte[] bufferOut = new byte[1024];
            while ((bytes = in.read(bufferOut)) != -1) {
                out.write(bufferOut, 0, bytes);
            }
            in.close();
            byte[] endData = ("\r\n--" + boundary + "--\r\n").getBytes();
            out.write(endData);
            out.flush();
            out.close();
            // 读取返回数据。
            strBuf = new StringBuffer();
            BufferedReader reader = new BufferedReader(new InputStreamReader(conn.getInputStream()));
            String line = null;
            while ((line = reader.readLine()) != null) {
                strBuf.append(line).append("\n");
            }
            res = strBuf.toString();
            reader.close();
            reader = null;
        } catch (Exception e) {
            System.err.println("Send post request exception: " + e);
            throw e;
        } finally {
            if (conn != null) {
                conn.disconnect();
                conn = null;
            }
        }
        return res;
    }
}

返回http状态码为200表示成功，其他表示异常。上传成功后可以在符号表管理页面看到对应的记录，其中上传方式是“API上传”。

7.3 通过SDK直传

我们提供了多种编程语言实现的SDK，封装了上传符号表的API，您可以通过在代码中集成SDK，实现直接上传符号表文件。具体内容参考: 查看接口文档 下载SDK

以下演示了如何使用 Java SDK 和 Python SDK 上传符号表（其他语言的SDK调用方式类似）

JAVA示例：

引用maven依赖

<dependency>
    <groupId>com.aliyun</groupId>
    <artifactId>umeng_apm20220214</artifactId>
    <version>1.1.0</version>
</dependency>

代码示例

    public static void main(String[] args_) throws Exception {
        // 使用AK&SK初始化账号Client
        com.aliyun.teaopenapi.models.Config config = new com.aliyun.teaopenapi.models.Config()
            // 必填，您的 AccessKey ID
            .setAccessKeyId("ACCESS_KEY_ID")
            // 必填，您的 AccessKey Secret
            .setAccessKeySecret("ACCESS_KEY_SECRET");
        config.endpoint = "apm.openapi.umeng.com";
        Client client = new Client(config);
        // 一定要设置 _openPlatformEndpoint 参数
        client._openPlatformEndpoint = "apm.openapi.umeng.com";

        File file = new File("your/file/path");

        // 这里要使用 UploadSymbolFileAdvanceRequest, 不要使用 UploadSymbolFileRequest
        UploadSymbolFileAdvanceRequest request = new UploadSymbolFileAdvanceRequest();
        // 参数说明请参考接口文档
        request.setAppVersion("1.0.0+1")
            .setDataSourceId("dataSourceId")
            .setFileName(file.getName())
            .setFileType(4)
            .setFlutterName("my-flutter-app")
            //设置文件输入流
            .setOssUrlObject(new FileInputStream(file));

        java.util.Map<String, String> headers = new java.util.HashMap<>();
        try {
            // 这里要调用 uploadSymbolFileAdvance 方法，不要调用 uploadSymbolFileWithOptions方法
            UploadSymbolFileResponse response = client.uploadSymbolFileAdvance(request, headers, new RuntimeOptions());

            //打印 API 的返回值
            System.out.println(response.toMap());
        } catch (TeaException error) {
            // 如有需要，请打印 error
            com.aliyun.teautil.Common.assertAsString(error.message);
        } catch (Exception _error) {
            TeaException error = new TeaException(_error.getMessage(), _error);
            // 如有需要，请打印 error
            com.aliyun.teautil.Common.assertAsString(error.message);
        }
    }

Python示例：

# -*- coding: utf-8 -*-
# This file is auto-generated, don't edit it. Thanks.
import sys

from typing import List

from alibabacloud_umeng_apm20220214.client import Client as umeng_apm20220214Client
from alibabacloud_tea_openapi import models as open_api_models
from alibabacloud_umeng_apm20220214 import models as umeng_apm_20220214_models
from alibabacloud_tea_util import models as util_models
from alibabacloud_tea_util.client import Client as UtilClient


class Sample:
    def __init__(self):
        pass

    @staticmethod
    def create_client(
        access_key_id: str,
        access_key_secret: str,
    ) -> umeng_apm20220214Client:
        """
        使用AK&SK初始化账号Client
        @param access_key_id:
        @param access_key_secret:
        @return: Client
        @throws Exception
        """
        config = open_api_models.Config(
            # 必填，您的 AccessKey ID,
            access_key_id=access_key_id,
            # 必填，您的 AccessKey Secret,
            access_key_secret=access_key_secret
        )
        # Endpoint 请参考 https://api.aliyun.com/product/umeng-apm
        config.endpoint = f'apm.openapi.umeng.com'
        return umeng_apm20220214Client(config)

    @staticmethod
    def main(
        args: List[str],
    ) -> None:
        client = Sample.create_client('access_key_id', 'access_key_secret')
        # 一定要设置 _open_platform_endpoint 参数
        client._open_platform_endpoint = f'apm.openapi.umeng.com'

        with open('your_file_path', 'rb') as file:
            # 参数说明请参考接口文档
            upload_symbol_file_request = umeng_apm_20220214_models.UploadSymbolFileAdvanceRequest(
                app_version='your_app_version',
                data_source_id='your_datasource_id',
                file_name='your_file_name',
                file_type=1,
                oss_url_object=file
            )
            headers = {}
            try:
                # 复制代码运行请自行打印 API 的返回值
                client.upload_symbol_file_advance(upload_symbol_file_request, headers, util_models.RuntimeOptions())
            except Exception as error:
                # 如有需要，请打印 error
                UtilClient.assert_as_string(error.message)

    @staticmethod
    async def main_async(
        args: List[str],
    ) -> None:
        client = Sample.create_client('access_key_id', 'access_key_secret')
        # 一定要设置 _open_platform_endpoint 参数
        client._open_platform_endpoint = f'apm.openapi.umeng.com'

        with open('your_file_path', 'rb') as file:
            # 参数说明请参考接口文档
            upload_symbol_file_request = umeng_apm_20220214_models.UploadSymbolFileAdvanceRequest(
                app_version='your_app_version',
                data_source_id='your_datasource_id',
                file_name='your_file_name',
                file_type=1,
                oss_url_object=file
            )
            headers = {}
            try:
                # 复制代码运行请自行打印 API 的返回值
                await client.upload_symbol_file_advance_async(upload_symbol_file_request, headers, util_models.RuntimeOptions())
            except Exception as error:
                # 如有需要，请打印 error
                UtilClient.assert_as_string(error.message)


if __name__ == '__main__':
    Sample.main(sys.argv[1:])

8. 符号表查看

iOS符号表查看

在iOS SDK 7.2.0及以上版本中，增强了崩溃采集的能力，从以前的仅支持OC层崩溃，变为支持OC层、Swift层和Cpp层崩溃。因此，在集成SDK7.2.0及以上后，崩溃详细日志发生了改变，具体改变内容如下。

U-APM SDK V1.1.0及以上 或 U-App V7.2.2 ~V7.2.7

日志格式：

• 崩溃线程Thread0

• 相关线程（除Thread0）

• Binary Image

符号表转译方式

UUID的获取方式从原始日志的“Binary Image”段进行获取

U-App V7.1.3及以下

此类老版本已不适配最新的错误点/错误摘要解析算法，建议您升级SDK体验更好的日志查看功能

9. 常见问题

错误没有成功解析，怎么办？
